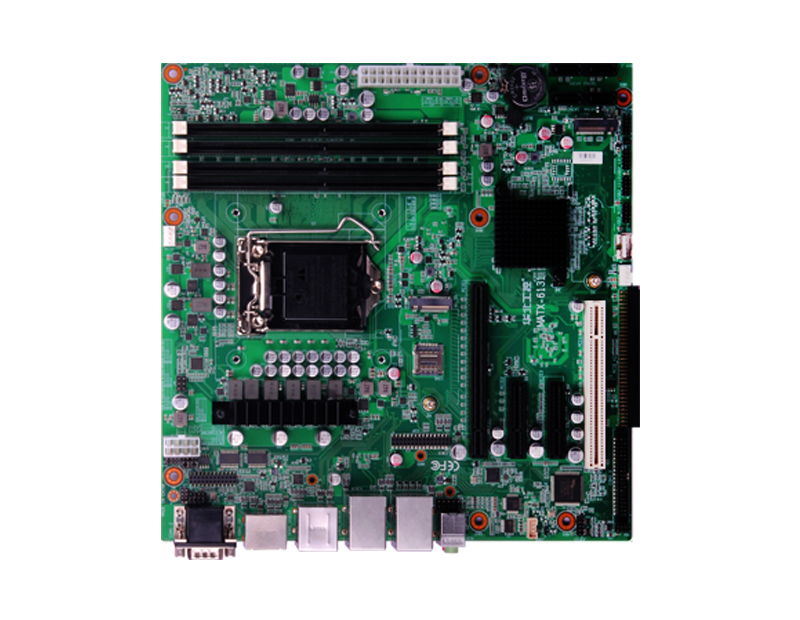

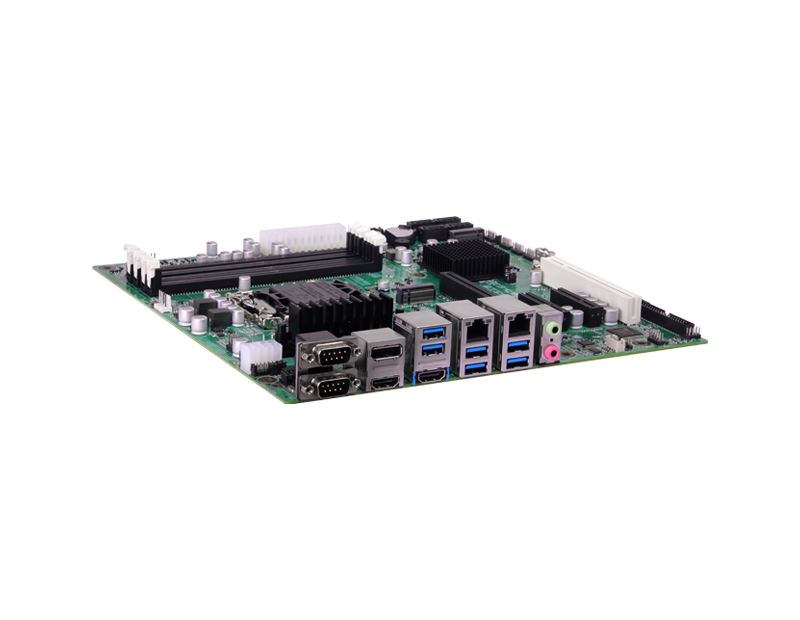

型号

MATX-6131

CPU

支持Intel 10代 Core i3/i5/i7/i9 LGA1200处理器（可选W480E芯片组，支持Xeon W-12系列服务器CPU）

芯片组

Intel H420E/Q470E/W480E

图形控制

CPU集成

内存

4*UDIMM双通道内存插槽,支持DDR4 2400/2666/2933MHz,整板最高可达128GB(W480E 支持ECC)

存储

4*SATA,支持SATA3.0

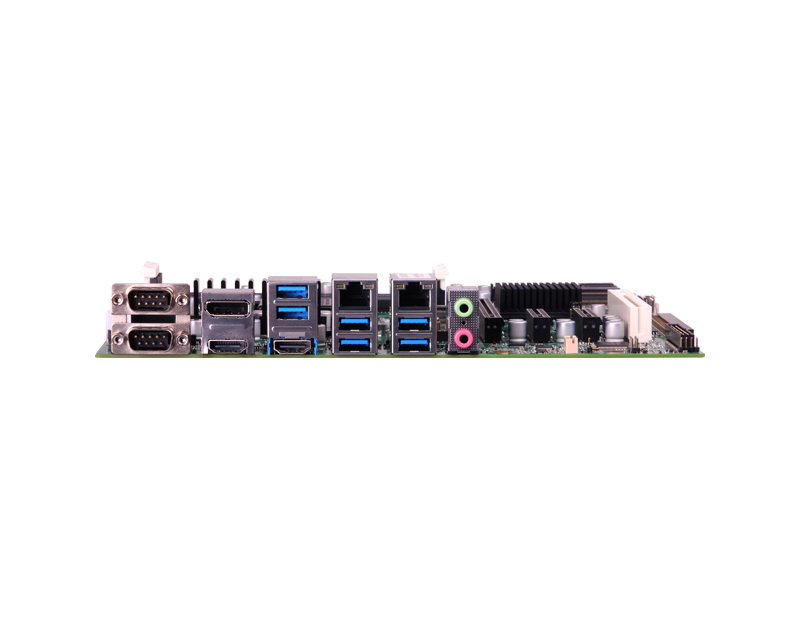

显示接口

2*HDMI,1*DP,1*eDP多种显示接口
2*HDMI, 4Kx2K@30Hz or 1920x1080@120Hz
1*DP,4Kx2K@60Hz
1*eDP 可扩展VGA/LVDS(搭配AFC-9013扩展卡)

网络

2*LAN Intel i219, 10/100/1000Mbps RJ45 Intel i225，1000Mbps/2.5Gbps RJ45

USB接口

6*USB3.0 (Q470E/W480E) 7x USB2.0 /(H420E) 3x USB2.0

音频

1*Headphone, 2*MIC-IN,2*Line-in,2*4Ω 3.2W喇叭

COM口

4*RS232,2*RS232/RS485/RS422

I/O接口

1*M.2支持5G模块
1*M.2支持SSD（Q470E/W480E时可选支持）
1*PCIE x16 SLOT （CPU出PCIE X16信号）
1*PCIE x4 SLOT（Q470E/W480E时可选支持,PCIE X4信号，H420E不支持）
1*PCIE x4 SLOT（Q470E/W480E时可选支持PCIE X4信号，H420E时PCIE X1信号）
1*PCI
搭配ACP-256E小卡扩展1*PCIE x1
搭配ACP-259P小卡扩展2*PCI
支持1*CPUFAN（支持调速）,1*SYSFAN（支持调速）
支持1*TPM
支持JLPC扩展串口（搭配AFC-385C扩展串口）
支持1*PS2 KBMS
支持8*GPIO

看门狗

支持

BIOS

AMI UEFI BIOS

系统

Windows 10/11,Linux

电源

ATX

温度湿度

工作温度 : 0℃～60℃
存储温度:-40℃～80℃
5%～95%相对湿度,无冷凝

尺寸

244mm x 244mm
